Закупка фасадной облицовочной системы: ключевые параметры для включения в запрос предложений

Включение поставщика систем облицовки фасада в короткий список без полного запроса ценовых предложений является самым дорогостоящим способом закупок фасадов. В прибрежном коммерческом проекте подрядчик сравнил три почти идентичных предложения на кронштейны для облицовки из натурального камня и выбрал самую низкую цену; Детали были изготовлены из оцинкованной стали вместо нержавеющей стали 304, указанной на структурных чертежах, и пятна ржавчины появились в течение шести лет. Компания Jiangsu Aozheng Metal Products Co., Ltd., производитель закладных анкерных каналов, опорных кронштейнов облицовки, анкеров с подрезами и крепежных приспособлений для сборного железобетона, видит, что эта закономерность повторяется всякий раз, когда в запросе цен не указаны технические параметры. В этой статье определены точки измерения, которые относятся к каждому запросу на систему облицовки фасада: от значений нагрузки и марок материалов до допусков на регулировку и требований к документации.

Запрос предложений превращает требования проекта в обязательства поставщика

Запрос предложений — это базовый технический контракт на комплект облицовки. Каждый параметр, который вы опускаете, — это решение, которое ваш поставщик примет за вас, обычно в сторону снижения производственных затрат.

Производственные отделы могут производить только то, что определено в коммерческом документе. Если в запросе цен не указана марка нержавеющей стали, поставщик будет устанавливать цену на марку, которая выиграет заказ, а не на марку, которая нужна зданию. Та же логика применима к геометрии брекетов, толщине покрытия, протоколам испытаний и упаковке.

• Структурные нагрузки и необходимые сопротивления
• Марка материала и система защиты поверхности
• Геометрия, диапазон регулировки и размеры сопряжения
• Состояние основания и способ установки
• Обязательства по документированию, тестированию и отслеживанию

Структурные и нагрузочные параметры

Значения нагрузки должны быть записаны в виде цифр с единицами измерения, а не качественных описаний, таких как тяжелая или стандартная. В запросе предложений должно быть указано, какое сопротивление запрашивается: нормативная прочность или расчетное сопротивление, и при каком коэффициенте безопасности.

Собственная нагрузка включает в себя полный вес панели, собственный вес кронштейна и любые наросты изоляции за облицовкой. Ветровая нагрузка, часто определяющая нагрузку на фасады высотных зданий, должна выражаться в виде давления или всасывания в килопаскалях для каждой зоны фасада. Требования к сейсмическим и термическим движениям определяют, нужны ли опорной системе прорезные отверстия или скользящие соединения. Пределы прогиба, часто выражаемые в долях пролета, например L/200, защищают геометрию соединения панелей.

Регулируемый L-образный угловой кронштейн из нержавеющей стали для систем облицовки Прецизионный регулируемый по 3 осям кронштейн для вентилируемых фасадов, доступный из AISI 304 или 316L, рассчитанный на нагрузку до 12 кН, компенсирует неровности основания и тепловые движения. Просмотреть продукт →

Класс материала и защита поверхности

Качество материала является гарантией долговечности. Откладывание принятия этого решения до завершения этапа запроса цен почти гарантирует замену, поскольку ценовое давление подталкивает поставщика к использованию самого дешевого сплава или покрытия, которое по-прежнему соответствует заявленным характеристикам.

Нержавеющая сталь марок 304 и 316 — два наиболее распространенных варианта кронштейнов и анкерных каналов для облицовки фасада. В марку 316 добавлен молибден, который повышает устойчивость к хлоридам и делает его стандартным для прибрежных и противообледенительных соляных сред. Сталь, оцинкованная горячим погружением (HDG), обычно имеет цинковое покрытие толщиной от 70 до 85 микрометров и подходит для промышленных проектов или проектов внутри страны с низким уровнем влажности. Оцинкованные гальванизированные детали предназначены в основном для внутренних или временно защищенных условий и быстро ржавеют в условиях циклической влажности фасада.

Выбор материала должен быть сверен с зоной воздействия до подачи конверта. Практичный руководство по выбору кронштейнов для облицовки из нержавеющей стали преобразует условия воздействия в решения по сортности и проверке нагрузки.

Геометрия, диапазон регулировки и размеры интерфейса

Геометрия решает, можно ли вообще установить кронштейн. Диапазон регулировки определяет, можно ли его выровнять на месте.

Толщина панели определяет ширину паза или глубину пропила опоры. Панели из натурального камня толщиной от 20 до 30 миллиметров, керамическая плитка от 10 до 18 миллиметров и алюминиевые композитные панели толщиной от 3 до 6 миллиметров требуют разного диапазона захвата. В запросе предложения также должна быть указана длина ножки кронштейна, шаг паза и совместимость резьбовых частей с выбранным анкерным каналом или Т-образным болтом. Положения запрессовки никогда не бывают идеальными, поэтому укажите необходимый диапазон регулировки как по вертикальной, так и по горизонтальной осям в миллиметрах и убедитесь, что кронштейн обеспечивает его через прорезные отверстия или резьбовые вставки.

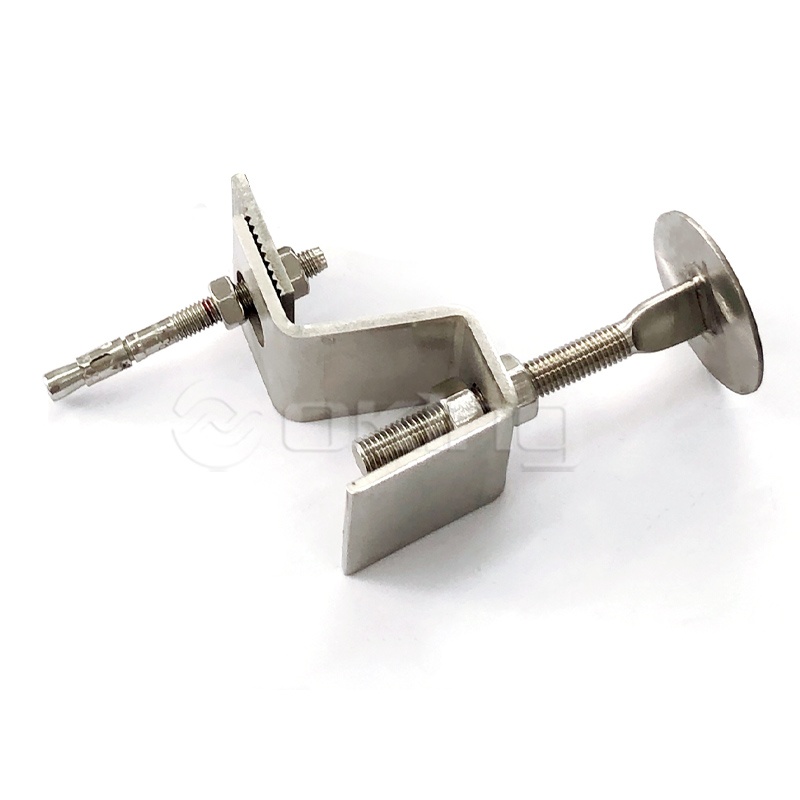

Z-анкер из нержавеющей стали для каменных навесных стен Сцепляющиеся Z-образные кронштейны обеспечивают надежное крепление облицовки из камня и плитки, выдерживая ветровые и сейсмические нагрузки. Подходит для неровных оснований, требующих регулировки на месте. Просмотреть продукт →

Состояние основания и способ установки

Литые и постустановленные системы фиксации отвечают на различные структурные вопросы. В запросе предложений должно быть указано, какую систему предполагает проект, поскольку замена одной на другую меняет характер нагрузки, краевые расстояния и последовательность установки.

Литые анкерные каналы заделываются в бетон перед заливкой и являются предпочтительным решением для фасадов из тяжелого камня, терракоты и сборного железобетона. Расширение после установки, подрезка и химические анкеры добавляются позже; Анкеры с подрезом являются обычным выбором для бетона с трещинами и сейсмических зон. В запросе предложения должен быть указан класс прочности бетона, например C25/30, толщина элемента, краевые и межосевые расстояния, а также требуемая категория производительности для бетона с трещинами или без трещин.

• Марка бетона и минимальная толщина элемента
• Расстояние от края и расстояние между анкерами
• Классификация бетона с трещинами и без трещин
• Метод бурения и разрешенное оборудование
• Категория пожарной или сейсмической безопасности

Литой анкерный канал из горячеоцинкованной стали Закладной швеллер для тяжелых фасадов, доступен в горячекатаных и холоднокатаных профилях различных размеров и грузоподъемности. Подходит для растрескавшегося бетона и сейсмических регионов, обеспечивая регулируемое крепление. Просмотреть продукт →

Выбор канала зависит от типа профиля, материала и геометрии крепления. Руководство по как выбрать якорный канал охватывает различия между горячекатаным и холоднокатаным прокатом, а также критерии выбора, которые входят в ваш запрос предложения.

Требования соответствия, документации и доставки

Предложение без сертификатов на материалы и протоколов испытаний — это цена, а не предложение. В запросе цен должны быть перечислены документы, доказывающие, что продукт будет вести себя так, как заявлено, и сделать его поставку условием приемки.

Прослеживаемость связывает поставленную партию с датой ее производства и историей материала. Без этого вышедший из строя анкер невозможно выявить или осмотреть, пока фасад находится в эксплуатации.

1. Сертификаты материалов для каждого класса, используемого в кронштейне или канале.
2. Отчет о нагрузочных испытаниях или статических расчетах с определенными коэффициентами безопасности.
3. Отчет о проверке размеров, подтверждающий заявленные допуски.
4. Проверка толщины покрытия или обработки поверхности
5. Упаковка, маркировка и Инкотермс при экспортной поставке.

Полный запрос цен — самый дешевый инструмент контроля качества фасадного проекта. Он преобразует архитектурную идею в юридически обязательные обязательства поставщика и предотвращает замену материалов и геометрии, которая является причиной большинства отказов облицовки.

Часто задаваемые вопросы по закупке систем облицовки фасадов

Какие параметры чаще всего отсутствуют в запросах на облицовку фасада?

Марка материала и допуск регулировки — два наиболее распространенных упущения. Во многих запросах предложений указывается тип кронштейна, но не марка нержавеющей стали или допустимый диапазон регулировки на месте, что дает поставщикам право предлагать детали, которые дешевле изготовить, вместо деталей, соответствующих конструкции.

Следует ли в запросе предложений указывать марку нержавеющей стали для каждого кронштейна облицовки?

Для каждого кронштейна требуется определенное решение по материалу, но ответом не всегда является нержавеющая сталь. Горячеоцинкованные кронштейны могут быть технически адекватными в сухих внутренних условиях, тогда как для прибрежных и промышленных фасадов обычно требуется нержавеющая сталь 304 или 316. В запросе предложений должна быть четко указана оценка, чтобы все предложения сравнивались на одной основе.

Как покупатель может проверить данные о загрузке, предоставленные поставщиком?

Спросите, на чем основаны заявленные ценности. Надежный ответ на запрос предложения включает отчет об испытаниях, примечания к расчетам или стандарт, по которому продукт был протестирован, и четко отличает характеристические значения от расчетного сопротивления. Если поставщик не может предоставить эти доказательства, считайте указанное значение нагрузки непроверенным.

Что должен включать в себя запрос предложения по якорным каналам?

Тип профиля (горячекатаный или холоднокатаный), марка материала, длина швеллера, детали крепления, совместимый размер Т-образного болта, направление нагрузки и краевые расстояния, класс прочности бетона и защита от коррозии. Вместе эти параметры определяют, можно ли установить и закрепить канал с ожидаемым проектом сопротивлением.
