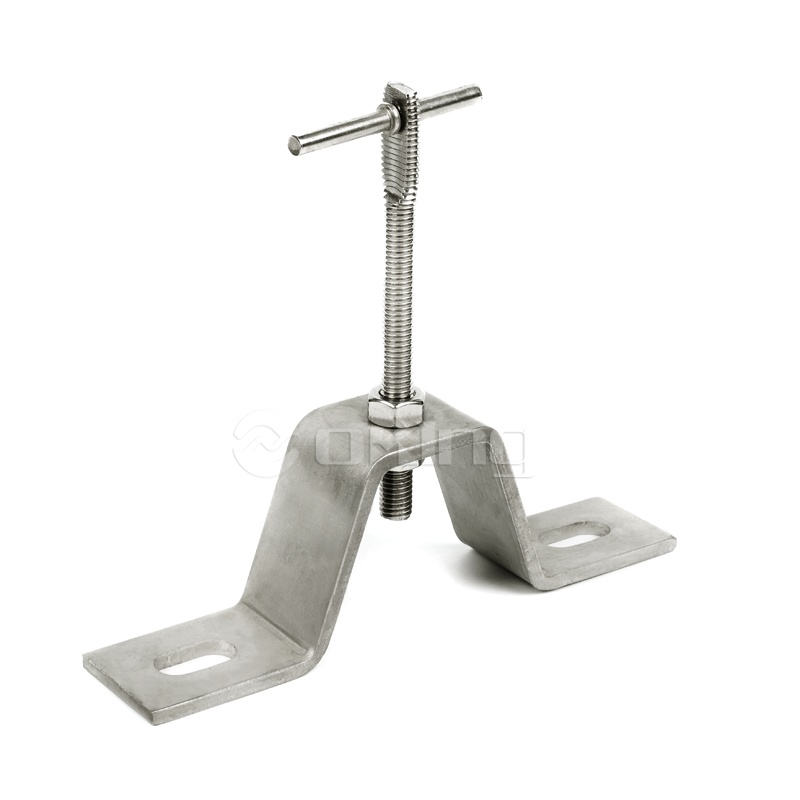

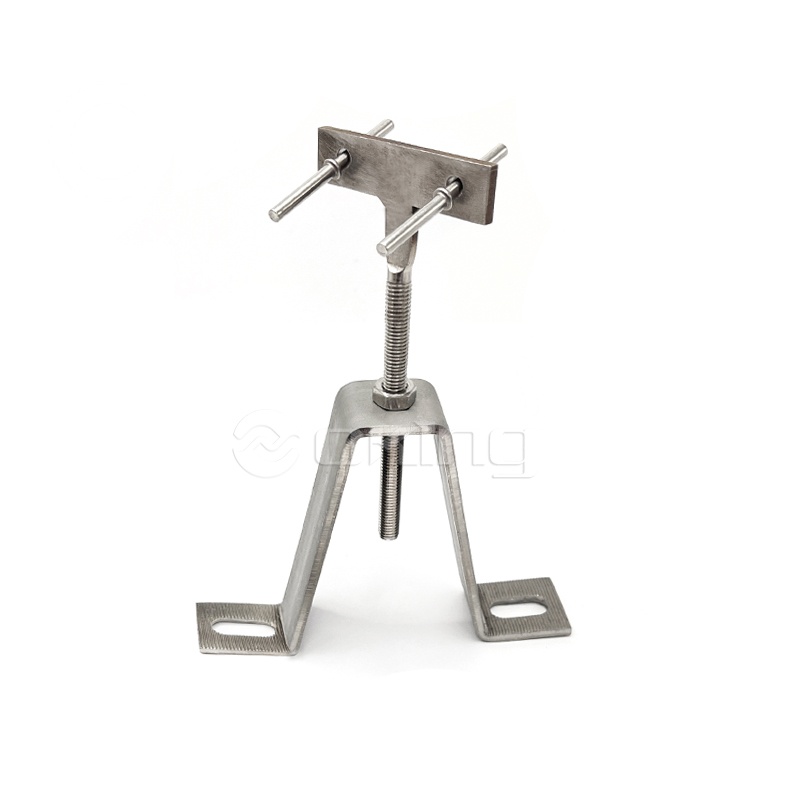

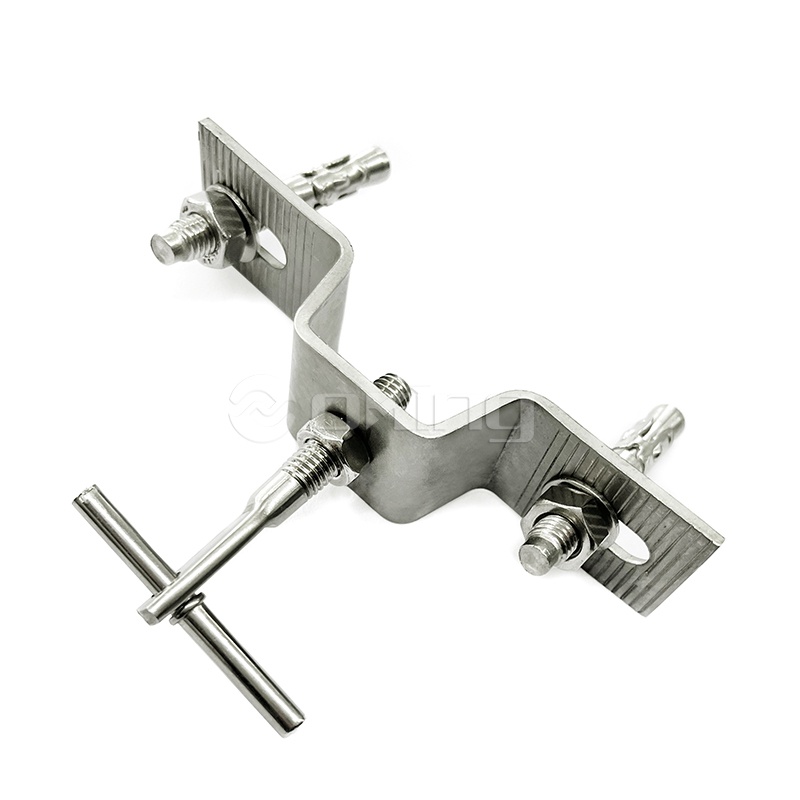

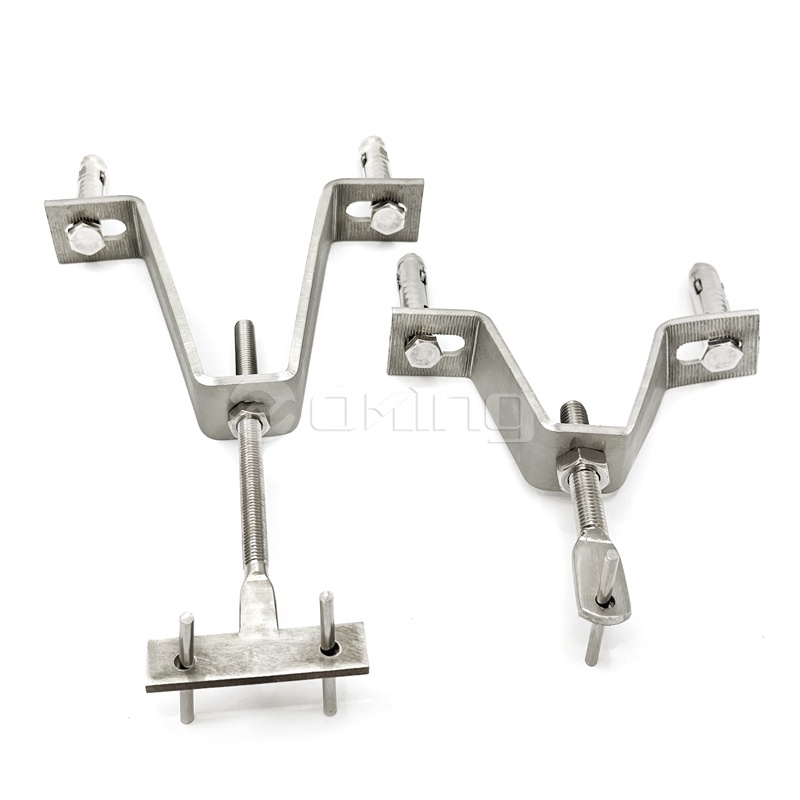

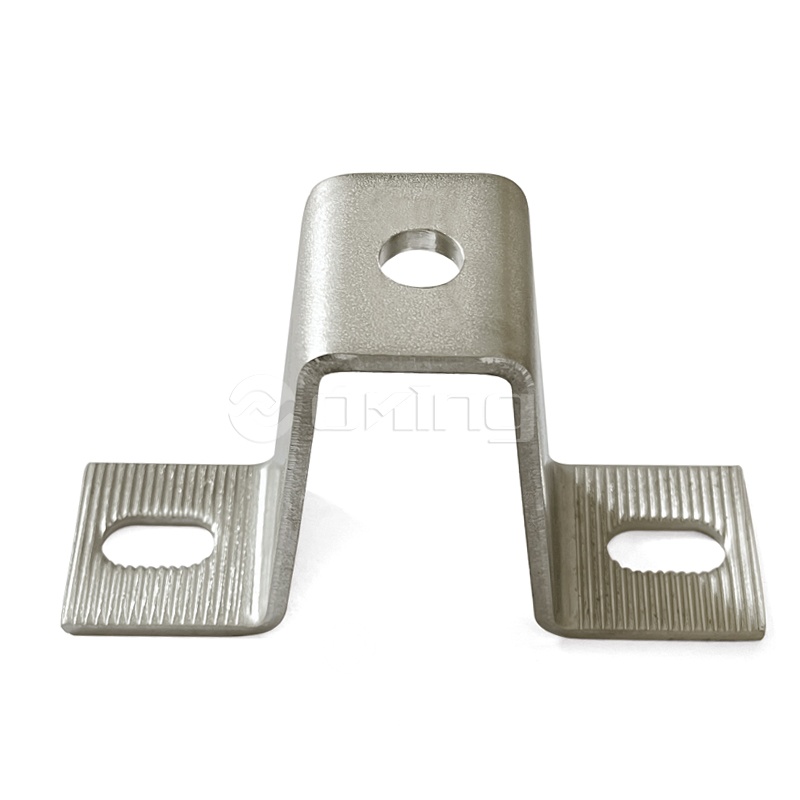

Кронштейн Omega из нержавеющей стали AZZ04 для облицовки и фиксации природного камня

AZZ04 Кронштейн Omega из нержавеющей стали для облицовки и крепления из натурального камня

Кронштейн Omega из нержавеющей стали AZZ04 — это специализированный конструкционный компонент, разработанный для надежного крепления панелей из натурального камня в системах вентилируемых фасадов. Разработан с Омега-образный профиль Этот кронштейн обеспечивает прочное механическое соединение между основанием здания и каменной облицовкой. Изготовлено из коррозионностойкая нержавеющая сталь Он специально разработан для того, чтобы выдерживать собственные нагрузки тяжелых каменных материалов, учитывая при этом тепловое расширение и давление ветра. Его геометрия обеспечивает точную регулировку во время установки, обеспечивая ровную и ровную отделку наружных и внутренних каменных стен.

Основные преимущества

• Структурная целостность: Профиль Omega распределяет механическое напряжение по точкам крепления, снижая риск разрушения при точечной нагрузке при работе с тяжелым камнем.
• Коррозионная стойкость: Использование высококачественной нержавеющей стали гарантирует, что кронштейн останется структурно прочным во влажной, прибрежной или промышленно загрязненной среде.
• Точность установки: Конструкция обеспечивает многоосную регулировку, позволяя монтажникам компенсировать неровности каменной кладки или бетонного основания.
• Термическая адаптируемость: Система кронштейнов обеспечивает независимое перемещение каменных панелей, предотвращая появление трещин, вызванных тепловым расширением и сжатием ограждающей конструкции.

Технические характеристики и особенности

Основные сценарии применения

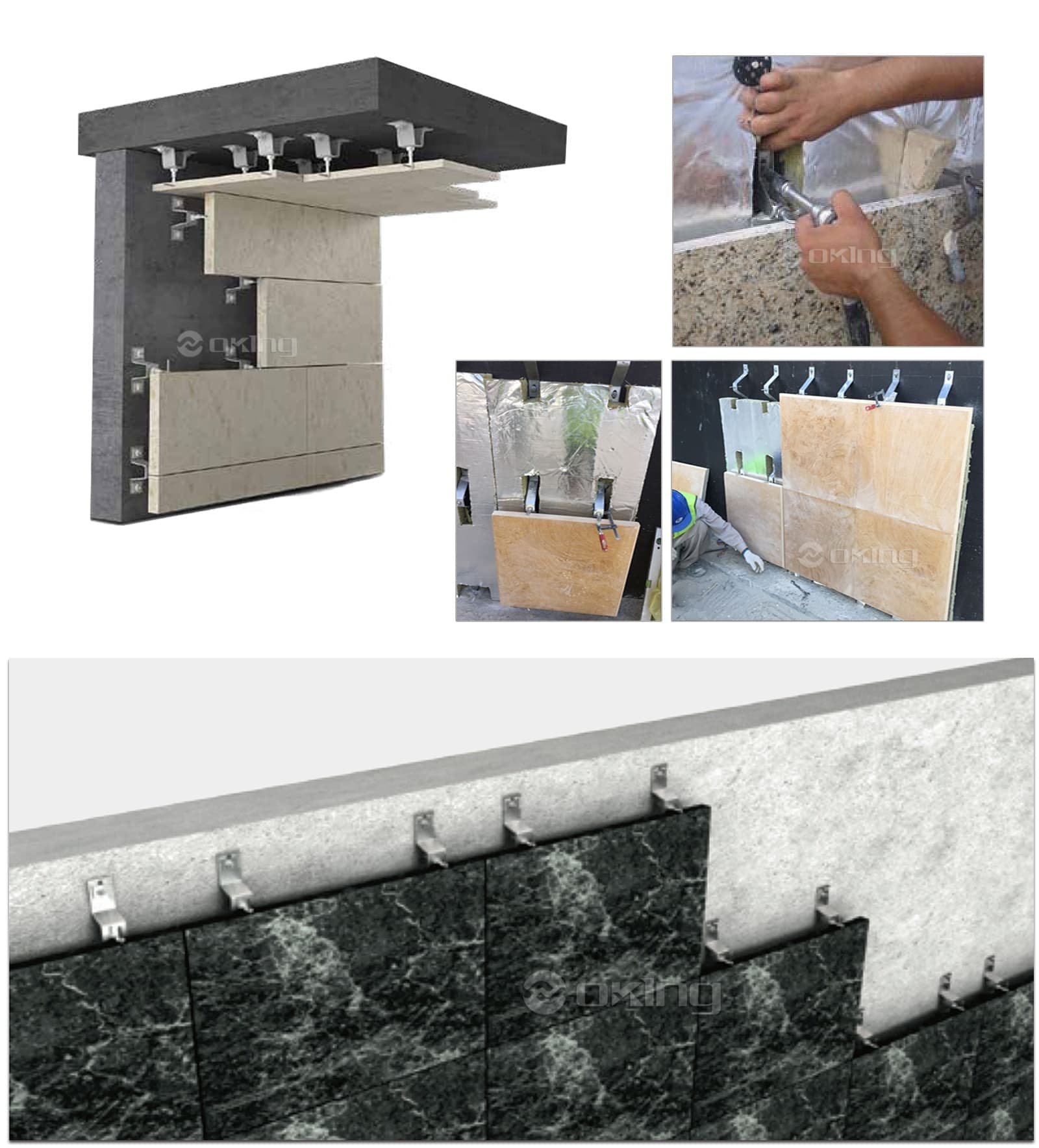

• Вентилируемые фасады: Используется в качестве основного крепежного компонента для облицовки гранита, мрамора и известняка в коммерческих и жилых высотных зданиях.
• Внутренняя тяжелая обшивка: Защита элементов декоративного камня в вестибюлях, аэропортах и объектах общественной инфраструктуры.
• Проекты реконструкции: Модернизация каменных панелей поверх существующей кладки для улучшения эстетических и тепловых характеристик.
• Армирование мокрой облицовки: Действует как механический предохранительный анкер в сочетании с традиционными методами крепления раствором.

Рекомендации по установке и безопасности

Подготовка субстрата

Убедитесь, что бетонное или каменное основание имеет прочную конструкцию и не содержит рыхлого мусора. Отверстия должны точно соответствовать диаметру анкеры расширения или химические болты используется с кронштейном AZZ04.

Совместимость материалов

Используйте с кронштейном AZZ04 только крепеж из нержавеющей стали (болты, гайки и шайбы), чтобы предотвратить гальваническая коррозия . Совмещение крепежа из углеродистой стали с кронштейнами из нержавеющей стали приводит к ускоренному окислению и выходу системы из строя.

Условия хранения

Храните брекеты в сухом месте, вдали от прямого контакта с изделиями из углеродистой стали или химикатами, содержащими хлориды. Хранение кронштейнов в оригинальной упаковке до момента установки предотвращает загрязнение поверхности и появление царапин, которые могут поставить под угрозу пассивный слой стали.

Уведомление о расчете нагрузки

Расстояние и толщина кронштейнов AZZ04 должны определяться инженером-строителем на основе конкретных условий. удельный вес камня, требования к ветровой нагрузке географического региона и общую высоту фасада.

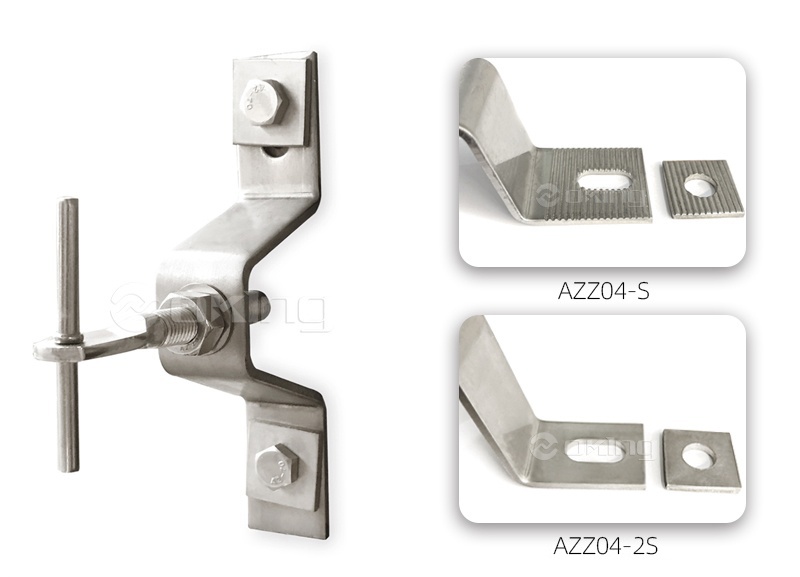

АZZ04 Система крепления брекет-камня Omega/ Z-анкер для софитов

●Технические детали

Уголок из нержавеющей стали 201 304 316 для крепления мраморной облицовки
Выступы от 45 до 135 мм
Нагрузка до 800 Н

Подходит для горизонтальных и вертикальных швов.

Толщина камня 20-50 мм

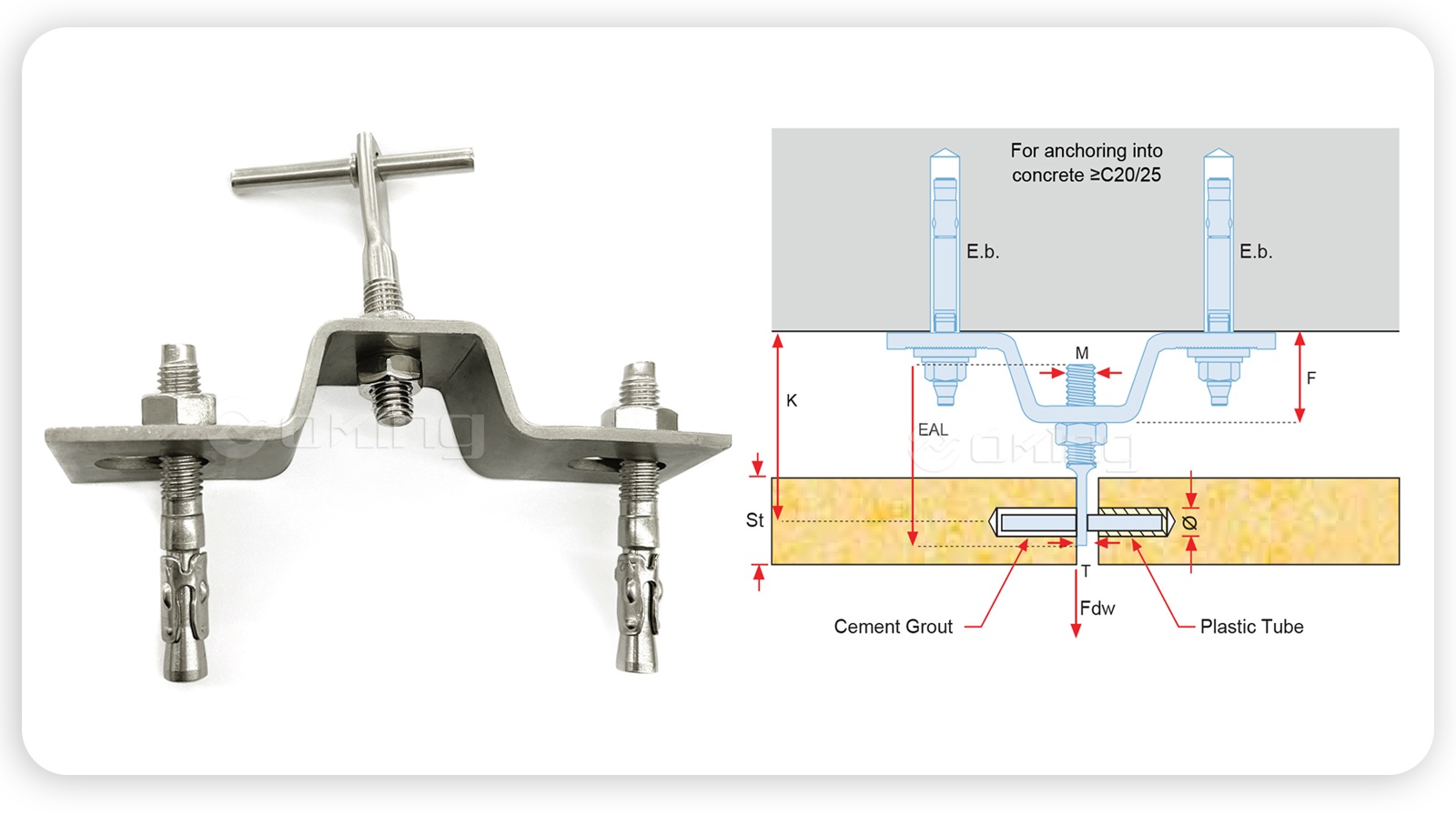

Крепится к несущим стенам с помощью дюбелей и к профилям с помощью установочных винтов.
Материал: 1.4571/1.4404/1.4401 (A4/AISI 316) или 1.4301 (A2/AISI 304).
