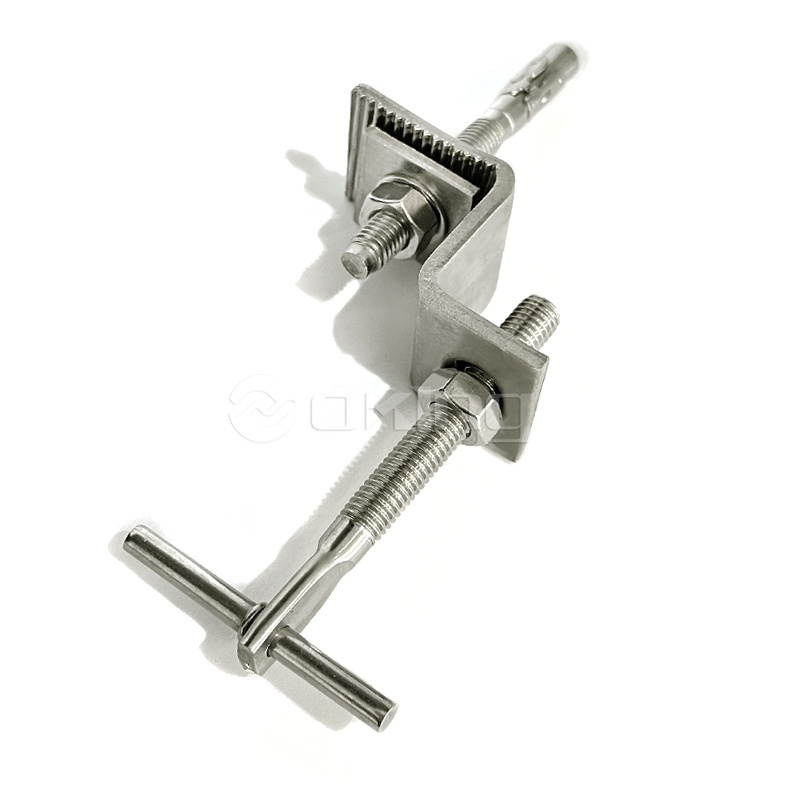

AZZ01 Легко устанавливаемый кронштейн для облицовки камня Z из нержавеющей стали

AZZ01 Легко устанавливаемый кронштейн для облицовки камня Z из нержавеющей стали

● Материал: нержавеющая сталь 1.4301 [A2) и 1.4401 [A4]. ● Приведенная выше таблица подготовлена на основе результатов испытаний LGA. ● Указанные нагрузки являются характеристическими нагрузками сопротивления. ● Болты предоставляются отдельно. ● Максимальное давление ветра: 350 Н. ● Результаты испытаний доступны по заказу

Получить цену

Предыдущий：AZZ05 Специализированный сервис и дизайн облицовочной плитки Z-анкер — для выступов больших размеров Следующий：Изготовленные на заказ Z-анкеры из нержавеющей стали

Параметр
Связаться с нами

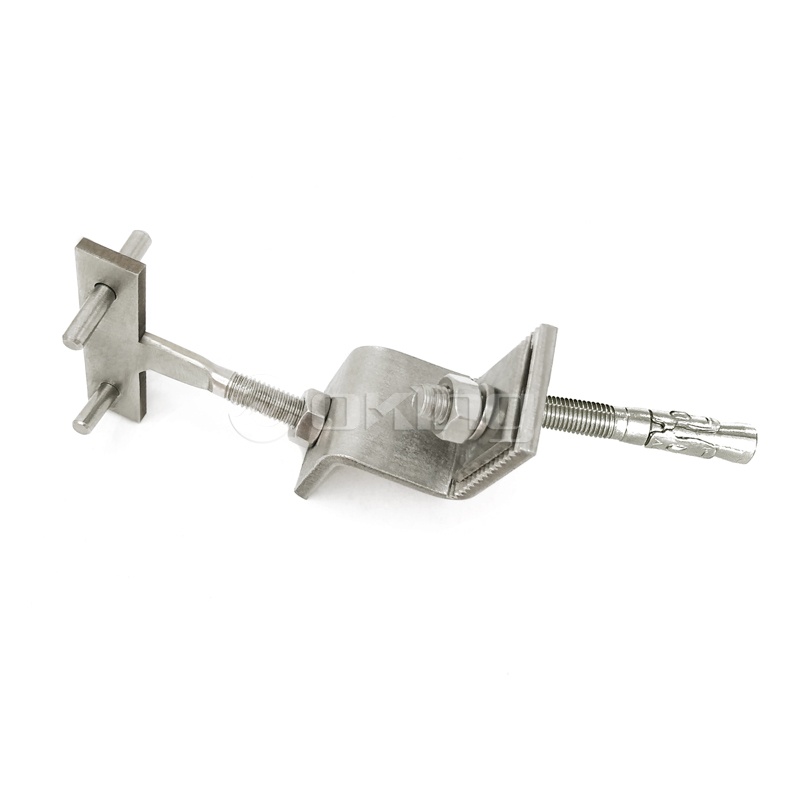

АZZ01 Z-кронштейн с заклепанной гайкой для системы крепления камня

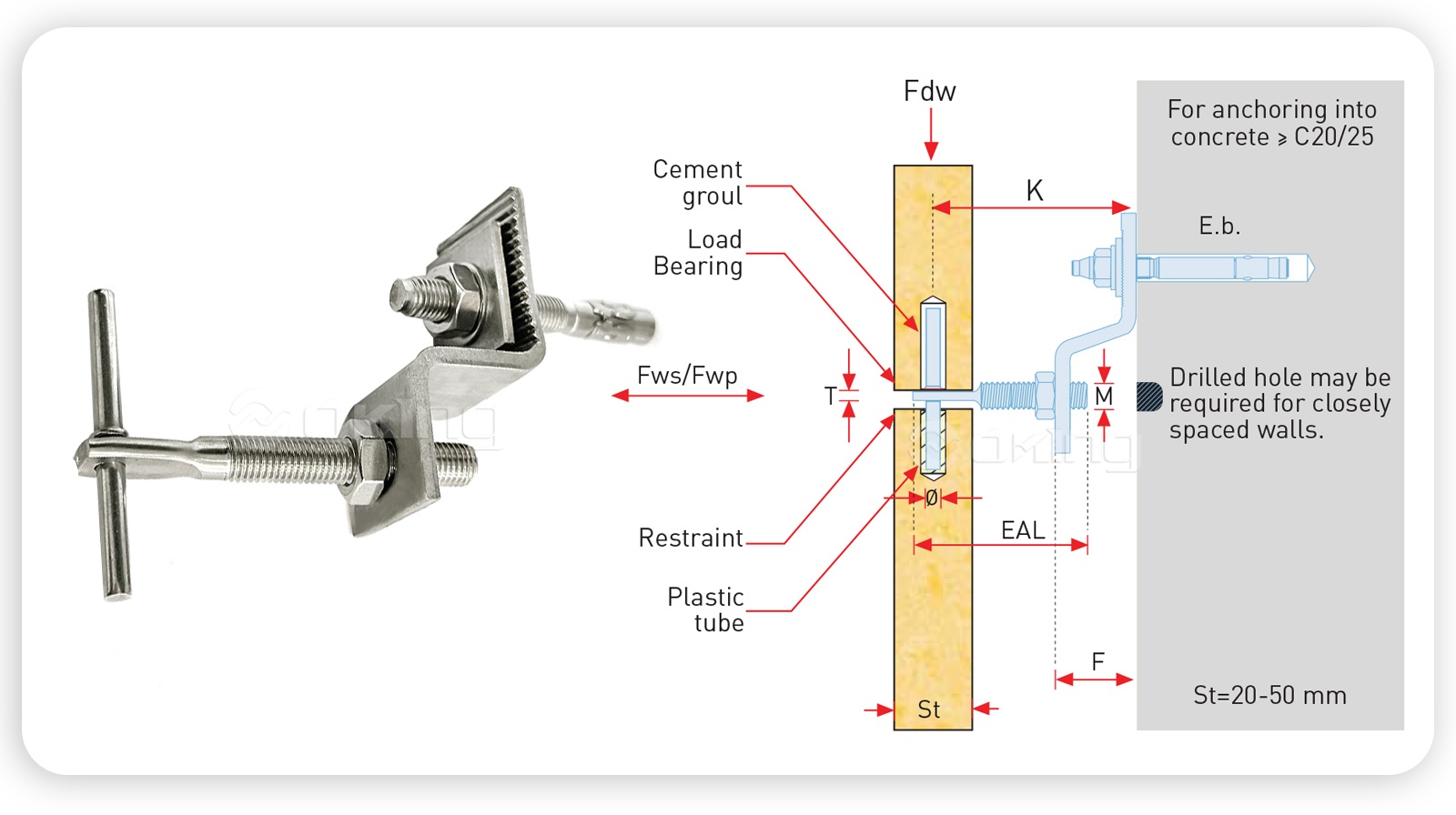

●Технические детали

Код продукта	Проекция	Мин. Проекция	Макс. Проекция	Мертвый Загрузить	Формирование Размер	Ветер- Давление	Ветер- Всасывание	Расширение Размер болта	Пин-код Диаметр	Прил. Рука Метрический размер	Прил. Рука Плоская толщина	Прил. Рука Длина
Код продукта	К (мм)	К - (мм)	К (мм)	Фдв (Н)	Ф (мм)	Фвп (Н)	Фвс (Н)	E.b.(мм)	ф (мм)	М (мм)	Т (мм)	ЭАЛ (мм)
AZZ01-452	45	40	60	200	10	312	219	М8х80	5	М10	3.5	60
AZZ01-552	55	50	70		20							60
AZZ01-752	75	60	90		40							70
AZZ01-952	95	80	110		60							70
AZZ01-553	55	45	70	300	20	468	328	М8х80	5	М10	3.5	60
AZZ01-753	75	60	90		40							60
AZZ01-953	85	70	100		60							60
AZZ01-1153	95	80	110		80							60
AZZ01-554	55	45	70	400	10	624	437	М8х80	5	М12	4.5	70
AZ0Z1-754	75	60	90		20							80
AZZ01- 954	95	80	110		40							80
AZZ01-1154	115	100	130		60							80
AZZ01-755	75	60	90	500	20	780	546	М8х80	5	М12	4.5	80
AZZ01-955	95	80	110		40							80
AZZ01-1155	115	100	130		60							80
AZZ01-1355	135	120	150		80							80

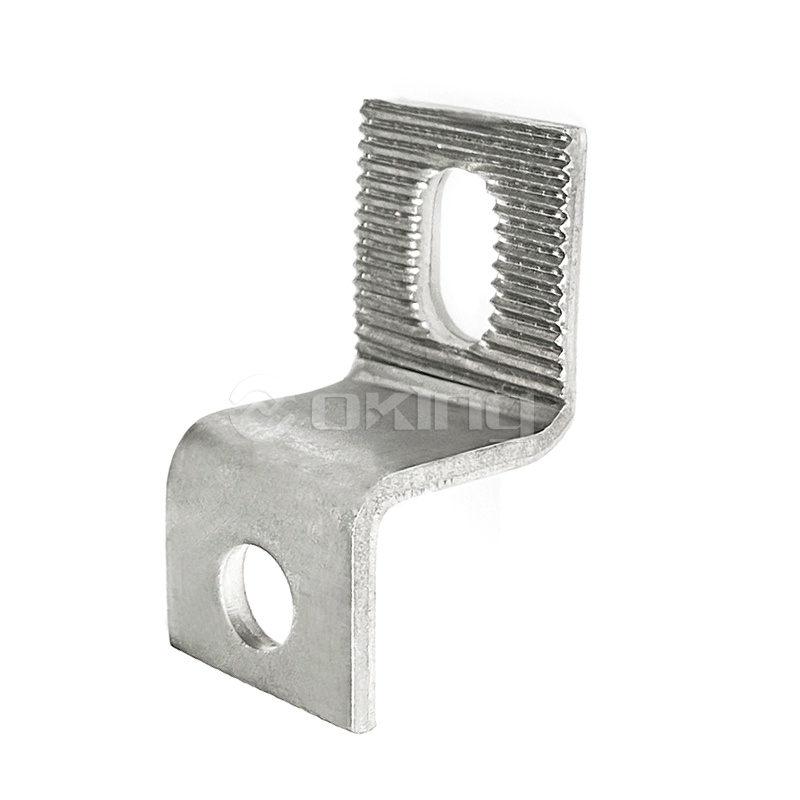

Уголок из нержавеющей стали 201 304 316 для крепления мраморной облицовки
Выступы от 45 до 135 мм
Нагрузка до 800 Н

Подходит для горизонтальных и вертикальных швов.

Толщина камня 20-50 мм

Крепится к несущим стенам с помощью дюбелей и к профилям с помощью установочных винтов.
Материал: 1.4571/1.4404/1.4401 (A4/AISI 316) или 1.4301 (A2/AISI 304).

● Описание кода продукта
AZZ01 - 45 2 A
AZZ01: Тип

45: Проекция (мм)

2: Мертвая нагрузка (x10 кг)

А: Форма

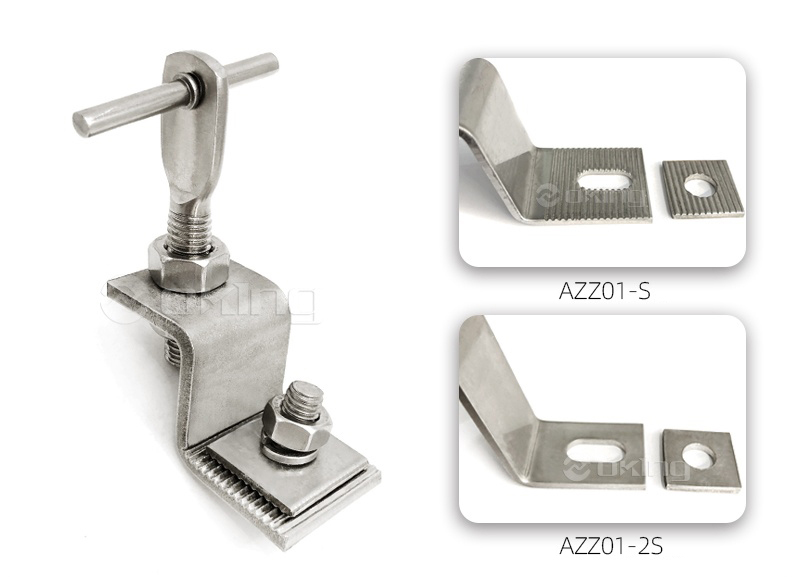

AZZ01-S
Тип with Serrated and serrated washer.
АЗЗ01-2С
Тип without serration and with plain washer.

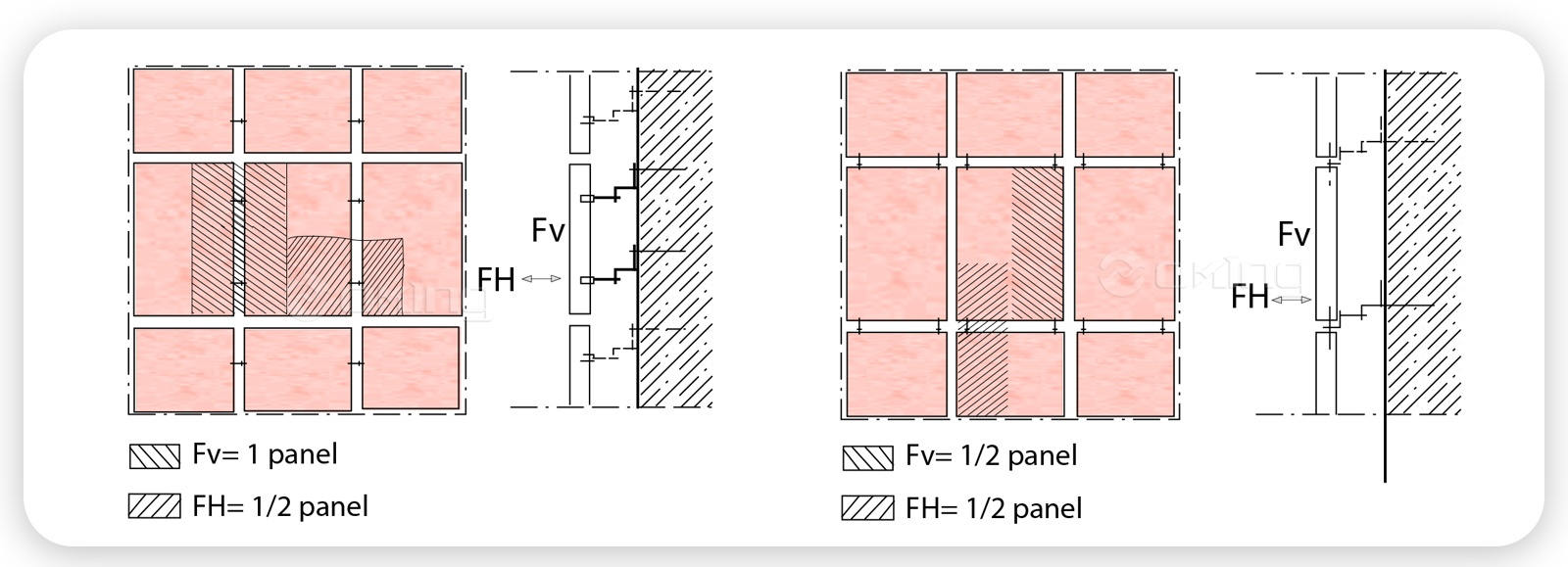

●Установка

Installation at horizontal joints Installation at vertical joints

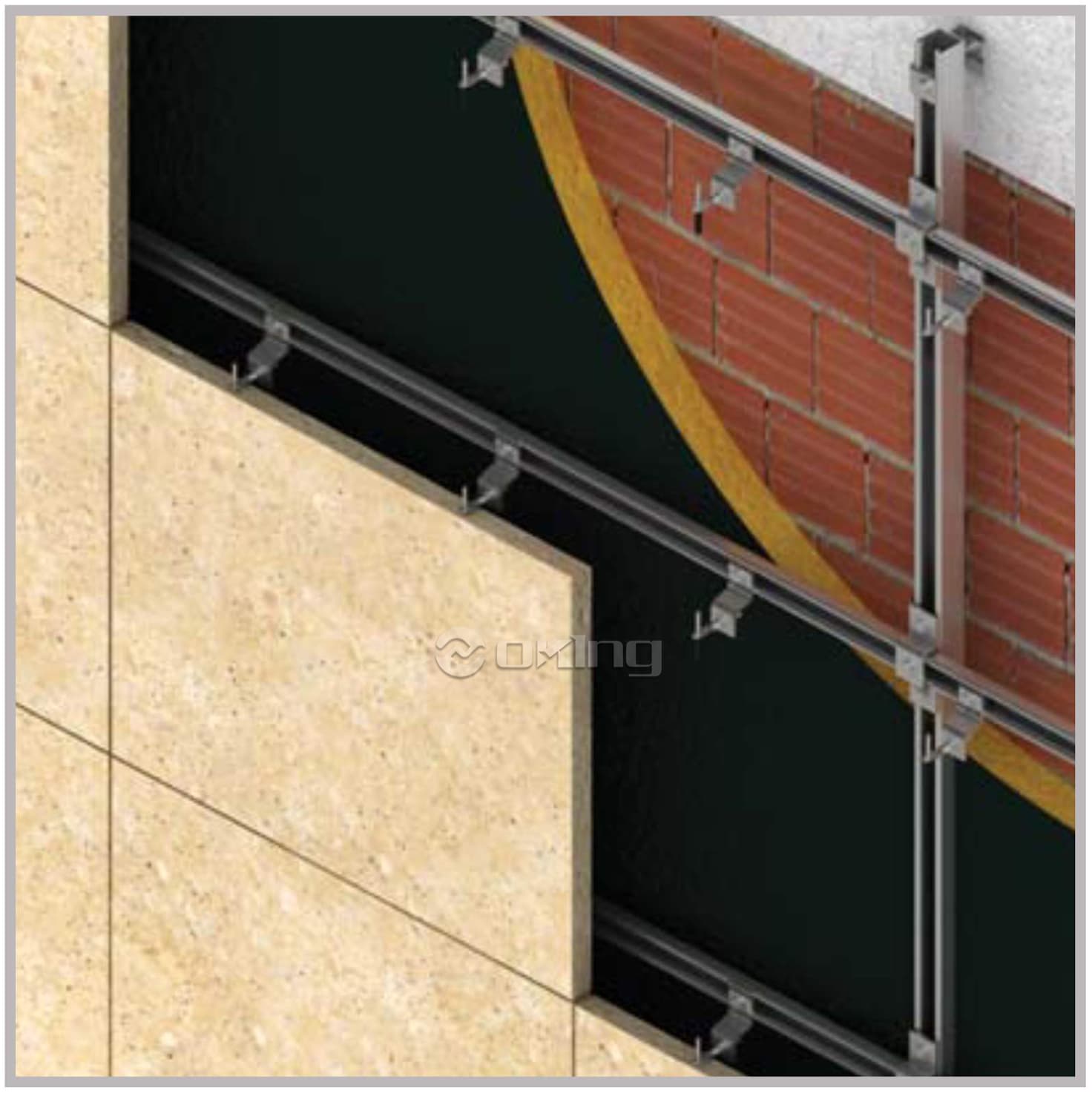

●Приложение

Примеры применения болтовых анкеров Анкеры крепятся к несущим стенам с помощью дюбелей.

Чтобы закрепить анкеры на изолированных стенах, изоляцию необходимо сначала разрезать. После крепления вырезанный изоляционный элемент необходимо вставить обратно, а изолирующие детали необходимо герметизировать, чтобы уменьшить образование мостиков холода.

Z-анкерные системы крепления — это тип механической анкерной системы, используемой для крепления объектов к стене или другим конструкциям. Они широко используются в строительстве, особенно при монтаже навесных стен, облицовочных систем и других элементов фасада.

Система крепления Z-анкера состоит из ряда анкеров, кронштейнов и соединителей, которые работают вместе, обеспечивая надежную точку крепления устанавливаемого объекта. Система обычно включает в себя вертикальные и горизонтальные Z-образные кронштейны, которые сцепляются друг с другом, создавая стабильное соединение.

Процесс установки включает в себя крепление вертикальных кронштейнов к стене или конструкции с помощью соответствующих крепежных элементов, таких как шурупы или болты. Горизонтальные кронштейны, такие как панель или система облицовки, затем прикрепляются к устанавливаемому объекту. Горизонтальные кронштейны предназначены для соединения с вертикальными кронштейнами, создавая безопасное и надежное соединение.

Системы анкерного крепления Z предлагают ряд преимуществ в строительстве. Они обеспечивают прочный и долговечный метод крепления, способный противостоять ветровым нагрузкам, сейсмическим воздействиям и другим внешним воздействиям. Взаимосвязанная конструкция кронштейнов обеспечивает устойчивость и предотвращает смещение или отсоединение предмета от стены.
