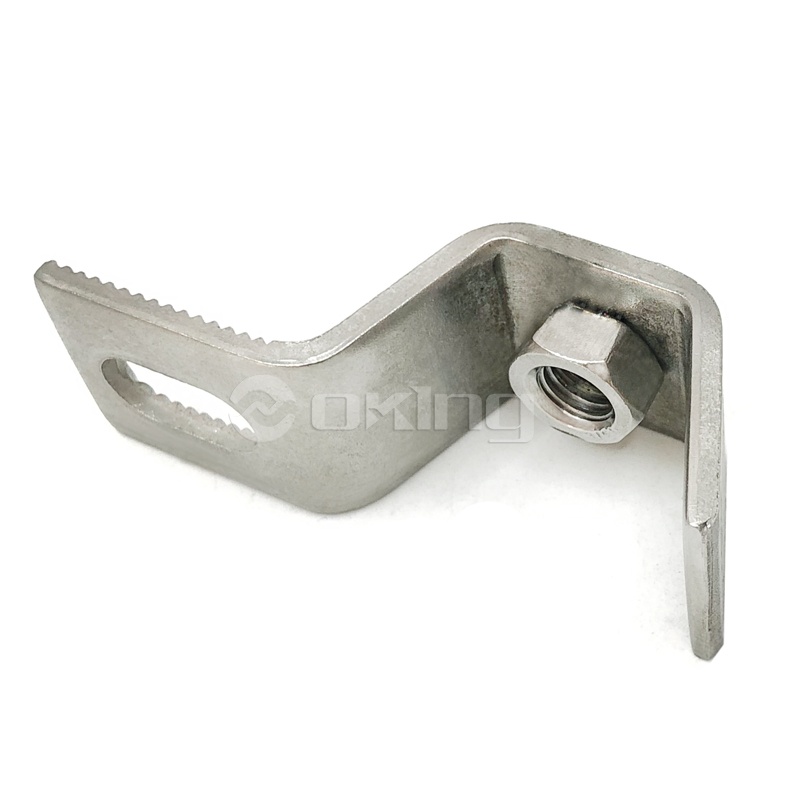

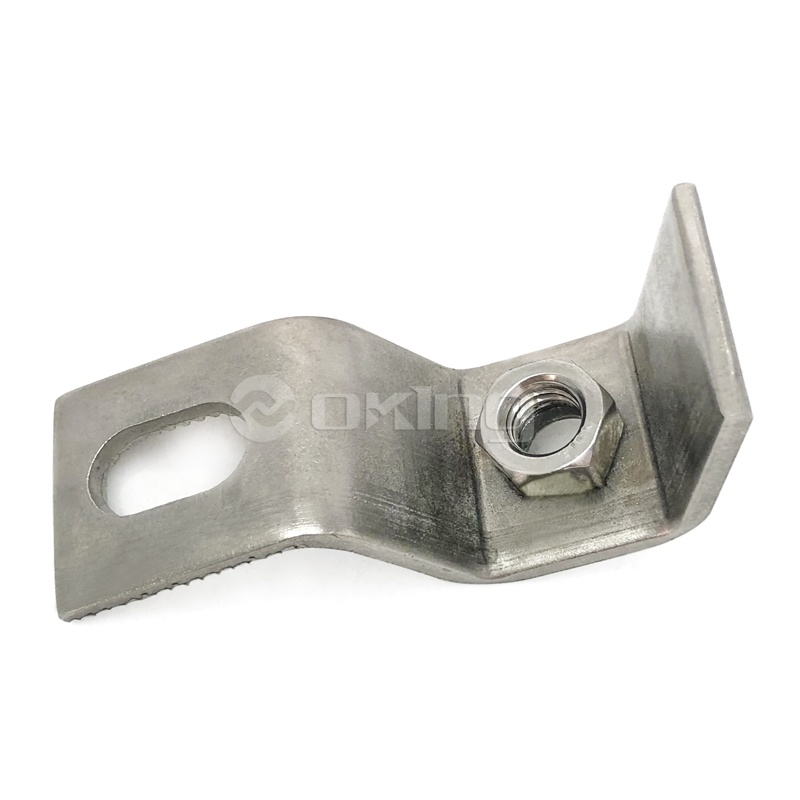

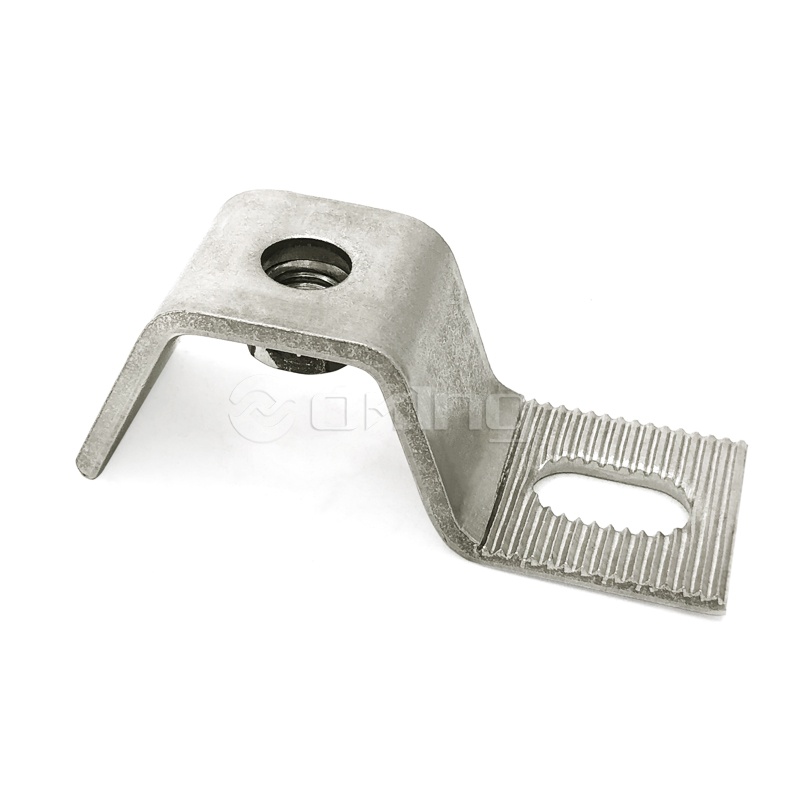

Name: AZZ03 Крепежный Z-образный кронштейн для каменной облицовки с заклепанной гайкой
Rating: 5 (99 reviews)

AZZ03 Крепежный Z-образный кронштейн для каменной облицовки с заклепанной гайкой

● Материал: нержавеющая сталь 1.4301 [A2) и 1.4401 [A4]. ● Приведенная выше таблица подготовлена на основе результатов испытаний LGA. ● Указанные нагрузки являются характеристическими нагрузками сопротивления. ● Болты поставляются отдельно. ● Максимальное давление ветра: 350 Н. ● Результаты испытаний доступны по заказу

Получить цену

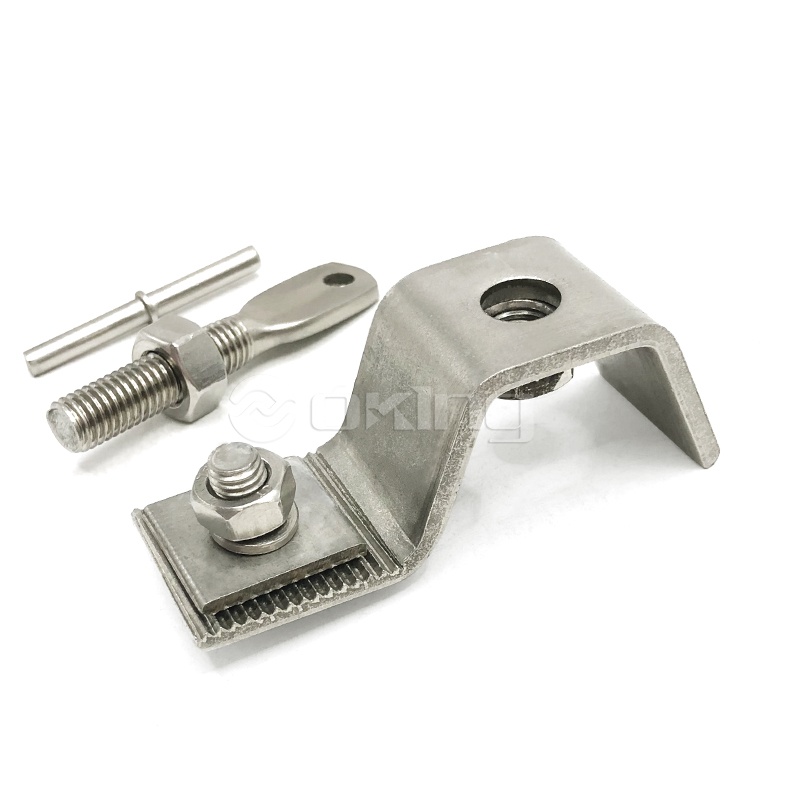

AZZ03 Z-кронштейн с заклепанной гайкой для системы крепления камня

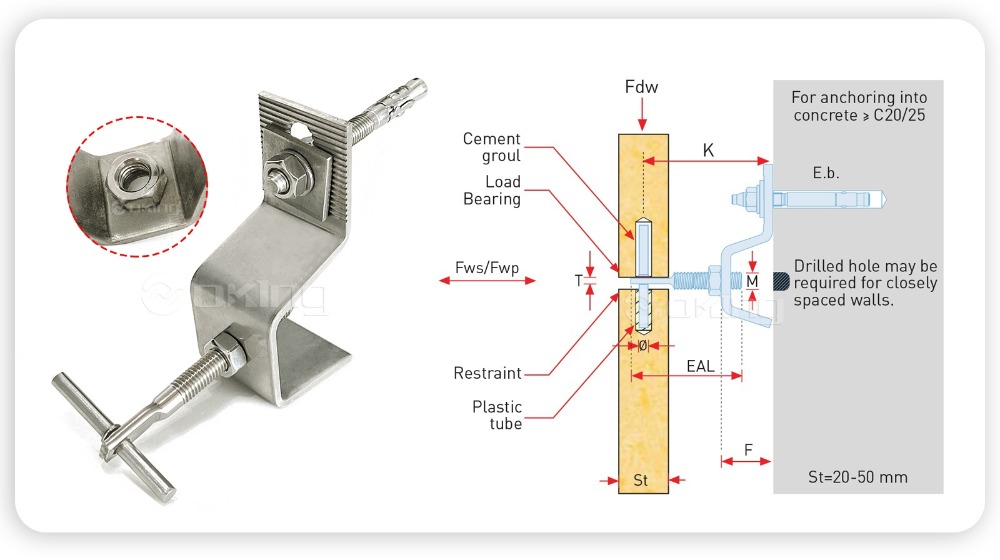

●Технические детали

Код продукта	Проекция	Мин. Проекция	Макс. Проекция	Мертвый Загрузить	Формирование Размер	Ветер- Давление	Ветер- Всасывание	Расширение Размер болта	Пин-код Диаметр	Прил. Рука Метрический размер	Прил. Рука Плоская толщина	Прил. Рука Длина
Код продукта	К (мм)	К - (мм)	К (мм)	Фдв (Н)	Ф (мм)	Фвп (Н)	Фвс (Н)	E.b.(мм)	ф (мм)	М (мм)	Т (мм)	ЭАЛ (мм)
AZZ03-452	45	40	60	200	10	312	219	М8х80	5	М10	3.5	60
AZZ03-552	55	50	70		20							60
AZZ03-752	75	60	90		40							70
AZZ03-952	95	80	110		60							70
AZZ03-553	55	45	70	300	20	468	328	М8х80	5	М10	3.5	60
AZZ03-753	75	60	90		40							60
AZZ03-953	85	70	100		60							60
AZZ03-1153	95	80	110		80							60
AZZ03-554	55	45	70	400	10	624	437	М8х80	5	М12	4.5	70
AZ0Z3-754	75	60	90		20							80
AZZ03- 954	95	80	110		40							80
AZZ03-1154	115	100	130		60							80
AZZ03-755	75	60	90	500	20	780	546	М8х80	5	М12	4.5	80
AZZ03-955	95	80	110		40							80
AZZ03-1155	115	100	130		60							80
AZZ03-1355	135	120	150		80							80

Уголок из нержавеющей стали 201 304 316 для крепления мраморной облицовки
Выступы от 45 до 135 мм
Нагрузка до 800 Н

Подходит для горизонтальных и вертикальных швов.

Толщина камня 20-50 мм

Крепится к несущим стенам с помощью дюбелей и к профилям с помощью установочных винтов.
Материал: 1.4571/1.4404/1.4401 (A4/AISI 316) или 1.4301 (A2/AISI 304).

● Описание кода продукта
AZZ03 - 45 2 A
AZZ03: Тип

45: Проекция (мм)

2: Мертвая нагрузка (x10 кг)

А: Форма

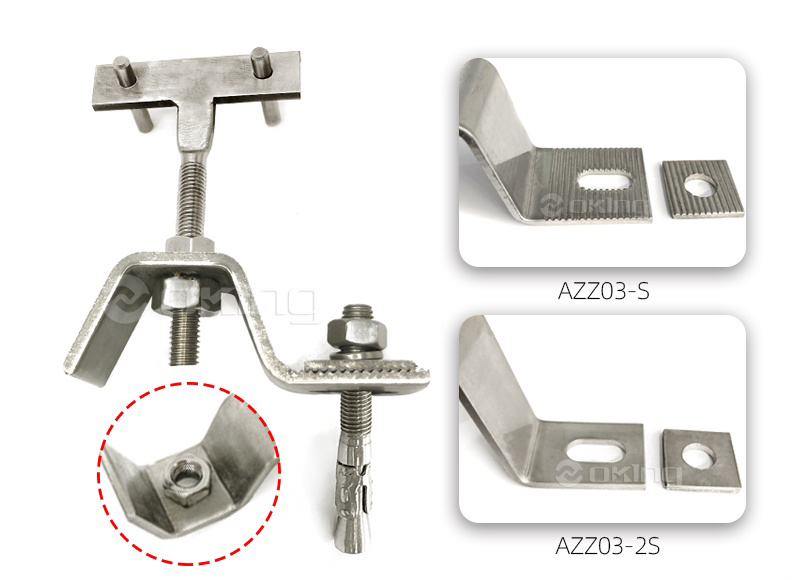

AZZ03-С
Тип with riveted nut. Serrated with serrated washer.
АЗЗ03-2С

Тип with riveted nut. Without serrationwith plain washer.

●Установка

Монтаж на горизонтальные стыки Монтаж на вертикальные стыки

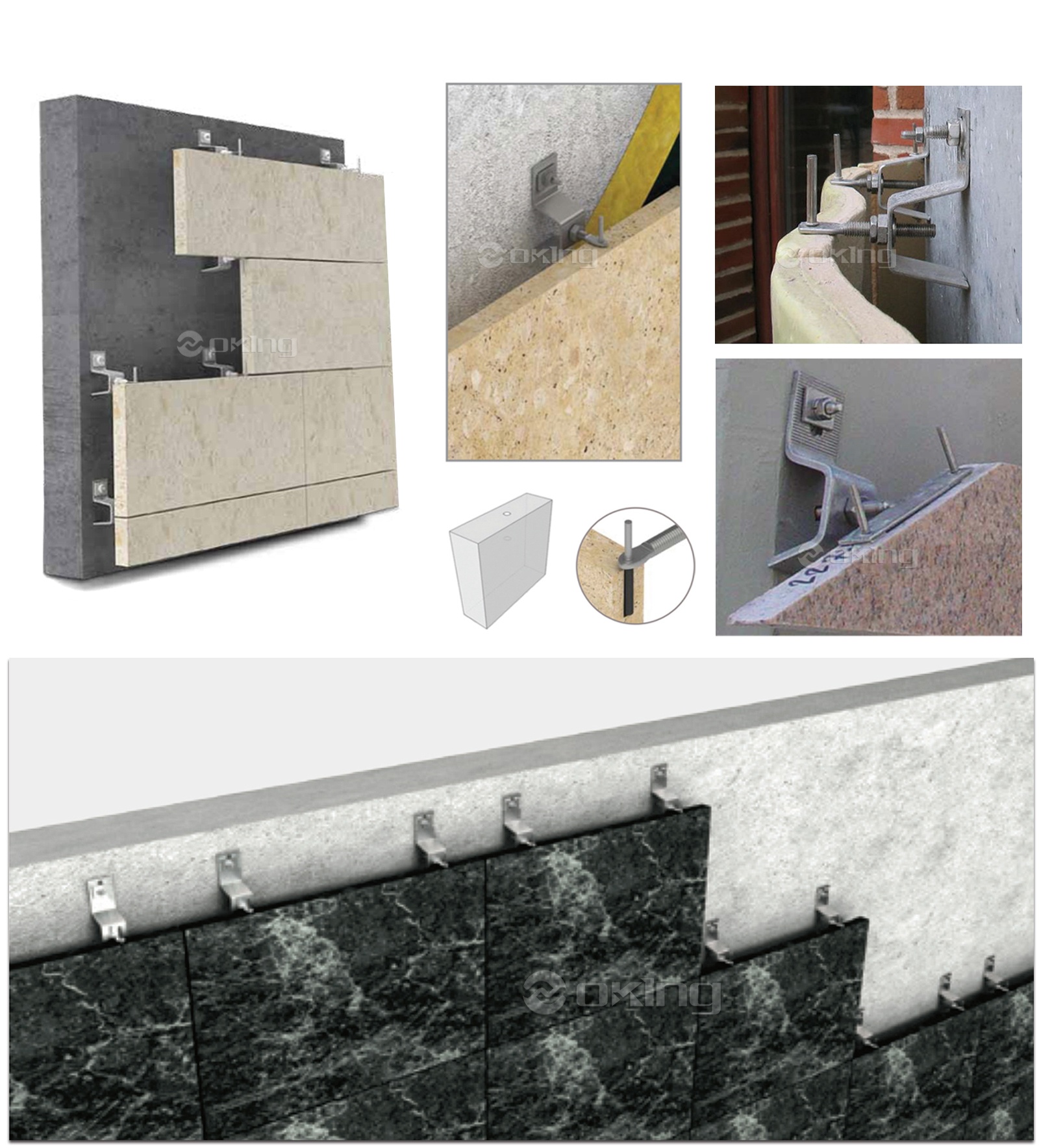

●Приложение

Примеры применения болтовых анкеров Анкеры крепятся к несущим стенам с помощью дюбелей.

Чтобы закрепить анкеры на изолированных стенах, изоляцию необходимо сначала разрезать. После крепления вырезанную изоляционную деталь необходимо вставить обратно, а изолирующие детали необходимо герметизировать, чтобы уменьшить образование мостиков холода.

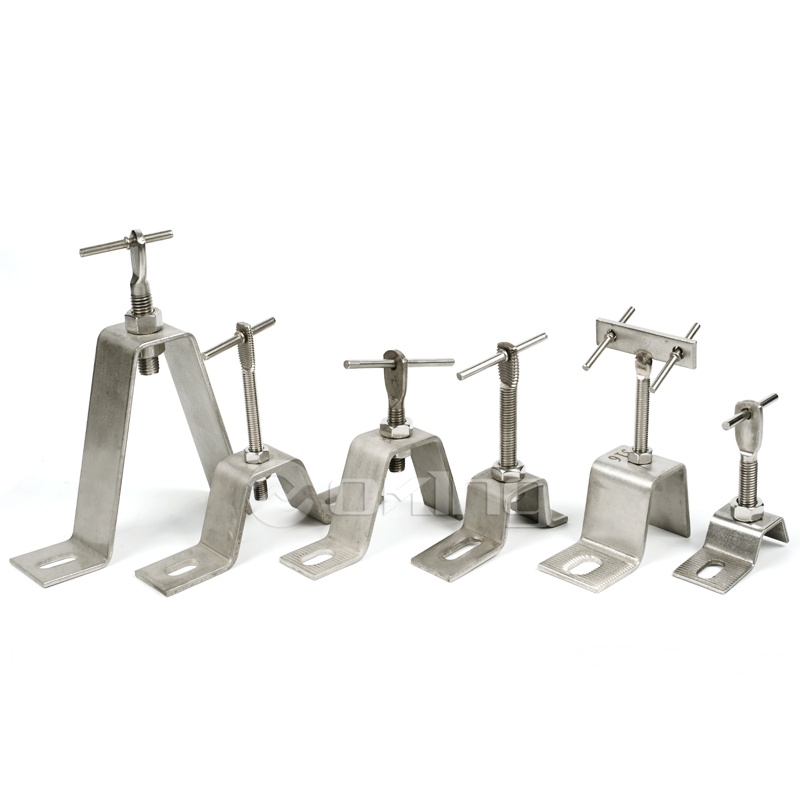

Фурнитура для облицовки камнем

AZZ03 Крепежный Z-образный кронштейн для каменной облицовки с заклепанной гайкой

Интегрированная конструкция с заклепанной гайкой | Геометрия Z-профиля | Тяжелая каменная опора

✦

AZZ03 Z-образный кронштейн

С заклепанной гайкой · Предварительная сборка

◈

Z-кронштейн для крепления каменной облицовки AZZ03 с заклепанной гайкой представляет собой предварительно собранный опорный компонент, специально разработанный для систем облицовки из тяжелого камня. Геометрия Z-профиля обеспечивает возможность смещенного монтажа, позволяя располагать каменные панели на контролируемом расстоянии от основания здания. Встроенная заклепочная гайка устанавливается на кронштейн на заводе, что устраняет необходимость установки отдельной гайки во время установки и сокращает время сборки на месте. Заклепочная гайка обеспечивает невыпадающее резьбовое соединение для крепежных болтов панели, обеспечивая постоянное приложение крутящего момента и предотвращая вращение гайки во время затяжки. Изготовленный из нержавеющей стали AISI 304 или 316L, кронштейн обеспечивает полную коррозионную стойкость как для внутреннего, так и для наружного применения. Z-образная форма включает в себя армирующую перемычку, которая противостоит изгибающим и скручивающим нагрузкам от ветровых нагрузок и статических нагрузок на панели. Кронштейн доступен с различной длиной ножек и толщиной материала в соответствии с требованиями конкретного проекта.

Основные преимущества

Встроенная заклепочная гайка Гайка, установленная на заводе, исключает необходимость установки отдельной гайки во время установки. Сокращает время сборки на месте и обеспечивает постоянное приложение крутящего момента.

Безопасность связанных потоков Заклепанная гайка предотвращает вращение при затяжке болта. Выдерживает нагрузку зажима при вибрации и термоциклировании, не ослабляя его.

Вместимость тяжелых камней Усиленный Z-профиль поддерживает каменные панели с нагрузкой до 18 кН на кронштейн. Конструкция без косынок обеспечивает компактный профиль, сохраняя при этом прочность.

Предварительно собранный delivery Кронштейн и гайка поставляются как один блок. Уменьшает необходимость манипуляций с компонентами и исключает риск потери крепежа на месте.

Характеристики продукта

◈ Тип профиля Z-профиль с усиленным перемычкой

◈ Размер заклепочной гайки M6 · M8 · M10 · M12 (доступны нестандартные размеры)

◈ Толщина материала 3,0 · 4,0 · 5,0 · 6,0 · 8,0 мм

◈ Длина ноги 80 · 100 · 120 · 150 · 200 мм (равные или неравные)

◈ Нержавеющая сталь AISI 304 · AISI 316L

◈ Чистота поверхности Сатин · Полированный · Пескоструйная обработка · Маринованный

Ссылка на грузоподъемность

Заклёпанная гайка М8 (кронштейн 4 мм)

8,5 кН

Заклёпанная гайка М10 (кронштейн 5 мм)

14,0 кН

Заклёпанная гайка М12 (кронштейн 6 мм)

18,5 кН

Заклёпанная гайка М10 (316L, 5 мм)

15,5 кН

Сценарии применения

Фасады высотных зданий с облицовочными панелями из мрамора, гранита или известняка.

Вентилируемые системы дождевых экранов, требующие смещенного монтажа для изоляционных полостей

Коммерческие и институциональные здания, облицованные натуральным камнем

Проекты реконструкции, при которых существующая каменная облицовка заменяется или модернизируется.

Прибрежная архитектура, требующая защиты от коррозии из нержавеющей стали 316L

◊

Применение облицовки камнем

Мрамор · Гранит · Известняк

Примечания по установке и проектированию

Крутящий момент заклепочной гайки Максимальный крутящий момент для заклепочной гайки: M8 18 Нм, M10 35 Нм, M12 55 Нм. Не превышайте указанный крутящий момент, чтобы избежать проворачивания гайки или срыва резьбы.

Интерфейс подложки Крепление кронштейна к бетонному или стальному основанию с помощью дюбелей или сквозных болтов. Минимальная прочность основания C20/25 для бетона.

Крепление панели Каменная панель крепится посредством заклепочной гайки с помощью болтов из нержавеющей стали. Нанесите противозадирный состав для предотвращения истирания резьбы из нержавеющей стали.

Термальное размещение Прорезные отверстия в ножке кронштейна обеспечивают перемещение ±6 мм в каждом направлении. Для панелей высотой более 1800 мм требуются дополнительные деформационные швы.

Часто задаваемые вопросы

▸ В чем преимущество заклепочной гайки перед стандартной гайкой и шайбой?

Заклепанная гайка постоянно прикреплена к кронштейну, что исключает необходимость установки отдельной гайки во время установки. Это предотвращает вращение или падение гайки во время затяжки болтов, обеспечивая постоянное приложение крутящего момента. Заклепочное соединение также обеспечивает более надежную точку крепления, которая с течением времени устойчива к ослаблению, вызванному вибрацией. Для систем каменной облицовки это означает повышение долгосрочной безопасности панелей и снижение требований к техническому обслуживанию.

▸ Как устанавливается заклепочная гайка на кронштейн?

Заклепанная гайка устанавливается на заводе с использованием процесса гидравлической клепки. Корпус гайки вставляется через точно пробитое отверстие в кронштейне и деформируется под контролируемым давлением для создания постоянного механического замка. Этот процесс выполняется на производственном предприятии Jiangsu Aozheng Metal Products Co., Ltd., обеспечивая стабильное качество и соответствие. Никакой клепки на месте не требуется.

▸ Какой вес каменных панелей может поддерживать AZZ03?

AZZ03 поддерживает каменные панели с нагрузкой до 18 кН на кронштейн в зависимости от размера заклепочной гайки и толщины материала. Для типичной гранитной панели размером 1200 x 600 x 30 мм и весом около 60 кг четыре кронштейна M10 обеспечивают коэффициент запаса, превышающий 5,0. Компания Jiangsu Aozheng Metal Products Co., Ltd. предоставляет структурные расчеты и сертификаты нагрузки для каждой спецификации проекта. Компания поставила кронштейны AZZ03 для проектов каменных фасадов в США, Германии, Австралии, Канаде и на Ближнем Востоке.

▸ Можно ли использовать кронштейн как с вертикальной, так и с горизонтальной ориентацией каменных панелей?

Да. Z-профиль обеспечивает поддержку в обеих ориентациях. Для вертикальных панелей кронштейн крепится непосредственно к основанию. Для горизонтальных пролетов панелей кронштейн можно повернуть на 90 градусов или использовать с дополнительными опорными углами. Положение заклепочной гайки можно настроить в соответствии с расположением отверстий в панели. Компания Jiangsu Aozheng Metal Products Co., Ltd. предлагает инженерную поддержку для оптимизации конфигурации кронштейнов для конкретной компоновки панелей.
